導波雷達測量

行程時間原理

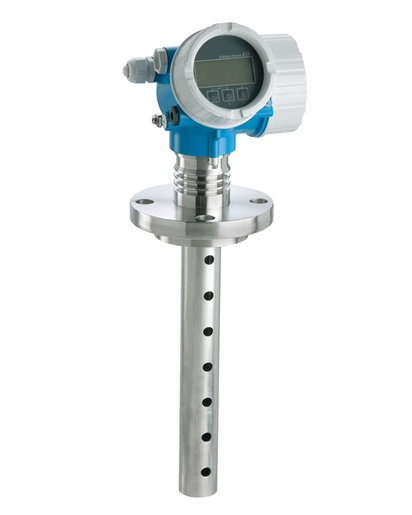

Levelflex FMP55

創新的多參數技術實現界面測量

Levelflex FMP55界面測量?jī)x，采用傳感器融合技術，是全球首創的融合電容測量和導向雷達技術為一體的儀表。FMP55能確保在有乳劑層的工況下，連續穩定的獲得液位和界面測量值。FMP55多參數儀表在界面測量領域，特別是石油天然氣、化工和石化行業成為新的標桿產品。

產品規格參數

測量精度

桿式探頭：

+/- 2 mm (0.08 in)

纜式探頭：

+/- 2 mm (0.08 in)

同軸探頭：

+/- 2 mm (0.08 in)

過程溫度

-40...+200 °C

(-40...+392 °F)

過程壓力（絕壓）/最大過壓限定值

真空...40 bar

(真空...580 psi)

最大測量距離

桿式探頭：4 m (13 ft)

最小介電常數DK >1.4

纜式探頭：10 m (33 ft)

最小介電常數DK >1.4

同軸探頭：6 m (20 ft)

最小介電常數DK >1.4

主要接液部件

桿式探頭：

316L、PTFE、PFA

纜式探頭：

316、316L、PTFE、PFA

同軸探頭：

316L、PTFE、PFA

優勢

可靠測量含乳劑層界面，不受液面波動、泡沫、介質變化的影響

HistoROM數據管理概念，提供快速簡單的調試、維修和診斷

全新的多回波追蹤創新性設計，提高可靠性

硬件與軟件根據IEC 61508開發，達到SIL3級別

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）

通過世界權威SIL和WHG安全實驗認證，節省時間與經濟成本

應用領域

可選擇桿式、纜式或同軸桿式測量

過程連接：開始1?“螺紋或法蘭

溫度：-50 到 +200°C (-58 到 +392°F)

壓力：-1 到 +40bar (-14.5 到 +580psi)

最大測量范圍：桿式4m (13t), 纜式10m (33ft), 同軸桿式6m (20ft)

精度誤差：桿式 ±2mm (0.08")

國際防爆保護認證, WHG溢出保護, SIL, 船級認證

特征和規格

連續液位測量

測量原理

導波雷達

特點/應用

Premium精度的多參數設備（電容和導波雷達）

桿式探頭、纜式探頭探頭、同軸探頭

內置數據存儲單元，出廠預標定，可靠測量：含乳液層的界面和波動液面+泡沫，變化介質。

界面測量

液體界面 / 帶乳液層的液體；

同時測量液面和總液位

特點

Heartbeat Technology,

Bluetooth? commissioning,

Operation and maintenance SmartBlue App,

HistoROM,

RFID TAG for easy identification

電源/通信

兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus）

四限制（HART）
